USB Hub芯片GL850G详解

GL850G是一款功能强大的USB Hub芯片，具有低耗电、温度低及接脚数减少等产品特性。以下是关于GL850G芯片的详细解析：

一、基本特性

二、应用领域

GL850G可使用在多种应用领域，包括独立型集线器、笔记型电脑基座或者与其他USB装置组合成USB复合集线器等。这些应用不仅简化了配线方式，还协助使用者易于管理，更能达到扩充效能的目的。

三、工作原理

数据传输：

当GL850G连接到USB1.1 host/hub时，它以USB1.1的标准进行工作，upstream port将以全速（12Mbps）传输数据，downstream port以全速或低速进行传输。

当GL850G连接到USB2.0的host/hub上时，它充当一个USB2.0的hub，upstream port将以高速（480Mbps）传输数据，downstream port以高速、全速或低速进行传输。

内部处理器：内部嵌入了一个8位的RISC处理器，用于操控芯片内容的control/status寄存器，并对来自usb host的requests作出response。

EEPROM与PID/VID：

GL850G芯片内部的firmware会控制芯片的GPIO对外部EEPROM进行存取数据，然后将EEPROM内部的PID及VID信息反馈给host。

若没有外部EEPROM，GL850G会反馈给host在内部ROM默认的设置信息。

更复杂的设置，如PID、VID及大量的downstream ports的设置，都可以通过对外部EEPROM进行编程并从中获取。

四、主要组件与功能

TT（Transaction Translator）：管理downstream ports与upstream port之间进行有序通信的组件，类似于交通警察在十字路口管理交通。GL850G采用单一的TT结构，为downstream devices共享同一TT buffer。

LED指示灯：每个downstream port提供两色的LED灯来表明是处于normal/abnormal状态。

供电模式：

Gang mode（群组模式）：4个口作为一组，统一供电，可以减少花费，使用一个poly-fuse进行过流测试。

Individual mode（独立模式）：各端口分别进行过流检测。

电流与功耗：

当处于suspended状态时，GL850G会为bus-power mode提供小于2.5mA的电流。

GL850G本身会消耗小于100mA的电流，这一要求对于4-port bus power hub是必须的。

PCB设计：通过比较好的PCB设计，GL850G可以成为一个4口的供电hub（4-port bus powered hub）。

自动模式转换：GL850G不用重新插入PC的host就可以自动的进行self-power和bus-power模式间的转换。

其他电路：内部的slew rate control circuits和power fail detection circuits提供更好的ESD和EMI能力。

五、原理图与图片展示

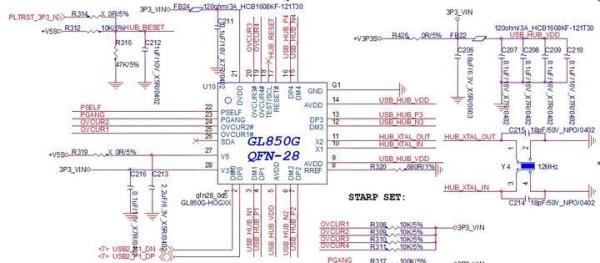

以下是GL850G的原理图及相关图片展示：

六、注意事项

综上所述，GL850G是一款功能全面、性能稳定的USB Hub芯片，适用于多种应用场景。
